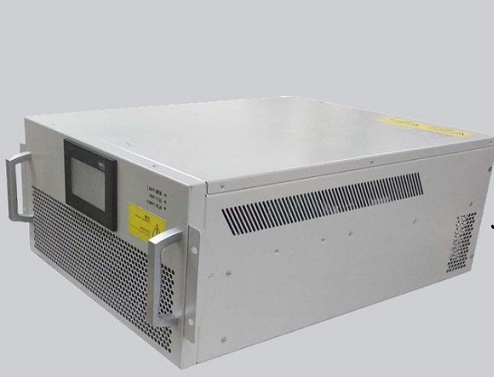

RGAF有源電力濾波器/h3>
產品描述
一、主要技術指標
有源電力濾波裝置為封閉式戶內設備，通過實時檢測負載電流波形，得到需要補償?shù)闹C波電流成分，并將其反向，通過控制IGBT的觸發，將反向電流注入供電系統，實現治理諧波功能，保證供電系統安全有效運行。
1、工作電壓：額定電壓380V±15%；
2、工作頻率：50Hz±5%；
3、裝置功率損耗：<3%額定視在功率；
4、治理諧波次數：2~50次諧波（可以選擇性濾波，各次諧波補償可分別設定）
5、諧波治理率：>95%（額定范圍內）；
6、單臺裝置額定補償電流：25A； 50A；75A ；100A ；150A；200A；
7、開關頻率：25.6kHz；
8、無功性質：滯后、超前；
9、響應時間：≤20ms；
10、過載能力：120%（1min）；
11、噪音：≤65dB（額定工況下1m距離）；
12、防護等級：IP20（設有防直漏措施）；
13、制冷方式：強制風冷；
14、單箱柜尺寸：箱體500mm寬×620mm深×250mm高；柜體顏色： 黑色。
15、人機界面：采用5或7寸背光式液晶顯示器，手動操作的按鍵輸入；
16、通訊規約：采用Modbus遠程通訊協議；通信接口：RS485／RS232
二、保護措施
1、快熔保護
2、失電壓、過電壓保護（防止重合閘來電沖擊）
3、電壓、電流硬件、軟件雙重保護
4、過溫保護開關
5、設備軟啟動功能
